Flexo Printer Slotter Die Cutter Machine
Feeding Unit
Printing Unit (Top Printing)
Slotting Unit
Die Cutting Unit(Top Printing Bottom Cutting)

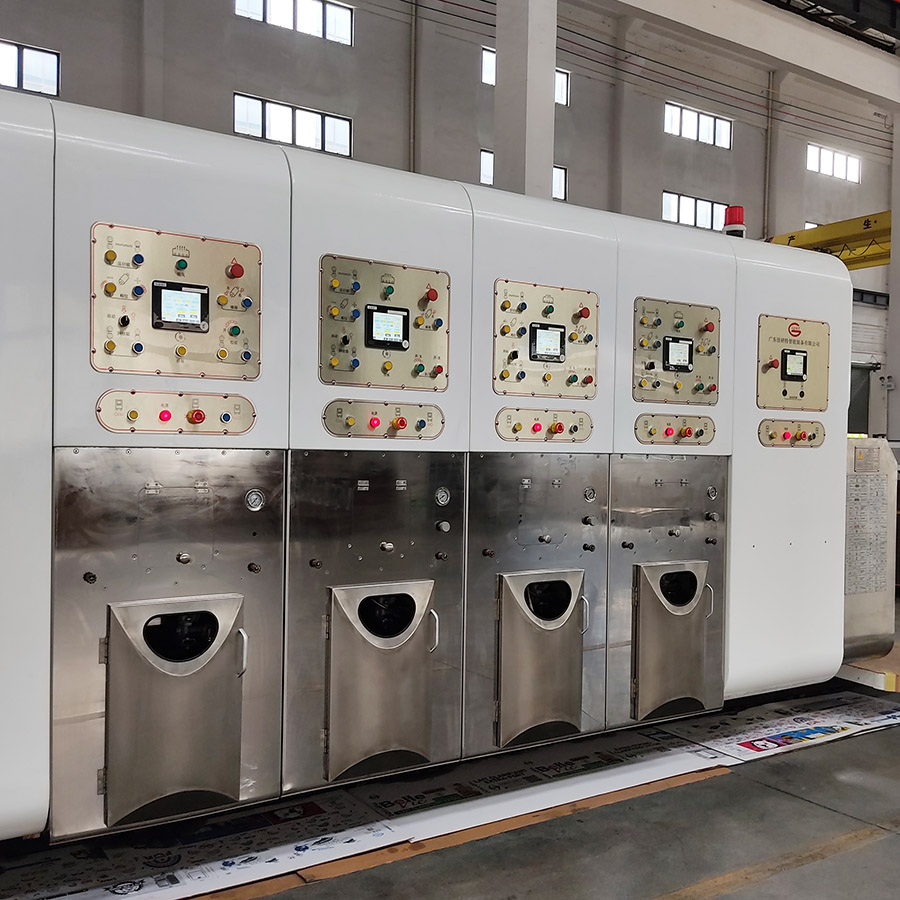

Flexo Printer Slotter Die Cutter Machine

Product Features:
1. Korean technology
2. Double-slot knife
3. Korean-imported folding cartons
4. Customizable machines based on customer requirements



Model

Panel size

L×W

A

B

C

Max.Speed



GMVP-0618

Max.（mm）

1800×600

770

450

900

380 sheets/min

Min.（mm）

560×250

130

130

260

GMVP-0718

Max.（mm）

1800×700

760

450

900

350 sheets/min

Min.（mm）

600×270

140

140

280

GMVP-0818

Max.（mm）

1800×800

760

450

900

300 sheets/min

Min.（mm）

600×280

140

140

280

GMVP-0820

Max.（mm）

2000×800

860

500

1000

300 sheets/min

Min.（mm）

600×280

140

140

280

GMVP-0920

Max.（mm）

2000×900

860

500

1000

260 sheets/min

Min.（mm）

600×290

140

140

280

GMVP-0924

Max.（mm）

2400×900

1060

600

1200

260 sheets/min

Min.（mm）

600×290

140

140

280



GMVP-1020

Max.（mm）

2000×1000

850

500

1000

240 sheets/min

Min.（mm）

640×300

150

150

300

GMVP-1024

Max.（mm）

2400×1000

1050

600

1200

240 sheets/min

Min.（mm）

640×300

150

150

300

GMVP-1224

Max.（mm）

2400×1200

1040

600

1200

220 sheets/min

Min.（mm）

680×320

160

160

320

GMVP-1228

Max.（mm）

2800×1200

1240

700

1400

200 sheets/min

Min.（mm）

680×320

160

160

320

GMVP-1428

Max.（mm）

2800×1400

1230

700

1400

180 sheets/min

Min.（mm）

720×350

170

170

340

GMVP-1628

Max.（mm）

2800×1600

1220

700

1400

150 sheets/min

Min.（mm）

760×400

180

180

360

GMVP-1630

Max.（mm）

3000×1600

1320

750

1500

140 sheets/min

Min.（mm）

760×400

180

180

360

GMVP-1832

Max.（mm）

3200×1800

1390

800

1600

100 sheets/min

Min.（mm）

880×500

210

210

420

GMVP-1836

Max.（mm）

3600×1800

1590

900

1800

100 sheets/min

Min.（mm）

880×500

210

210

420

GMVP-1840

Max.（mm）

4000×1800

1790

1000

2000

100 sheets/min

Min.（mm）

880×500

210

210

420

GMVP-2036

Max.（mm）

3600×2000

1575

900

1800

80  sheets/min

Min.（mm）

940×520

225

225

450

GMVP-2040

Max.（mm）

4000×2000

1775

1000

2000

80  sheets/min

Min.（mm）

940×520

225

225

450

GMVP-2046

Max.（mm）

4600×2000

2075

1150

2300

80  sheets/min

Min.（mm）

940×520

225

225

450

GMVP-2246

Max.（mm）

4600×2200

2050

1150

2300

70  sheets/min

Min.（mm）

1040×620

250

250

500

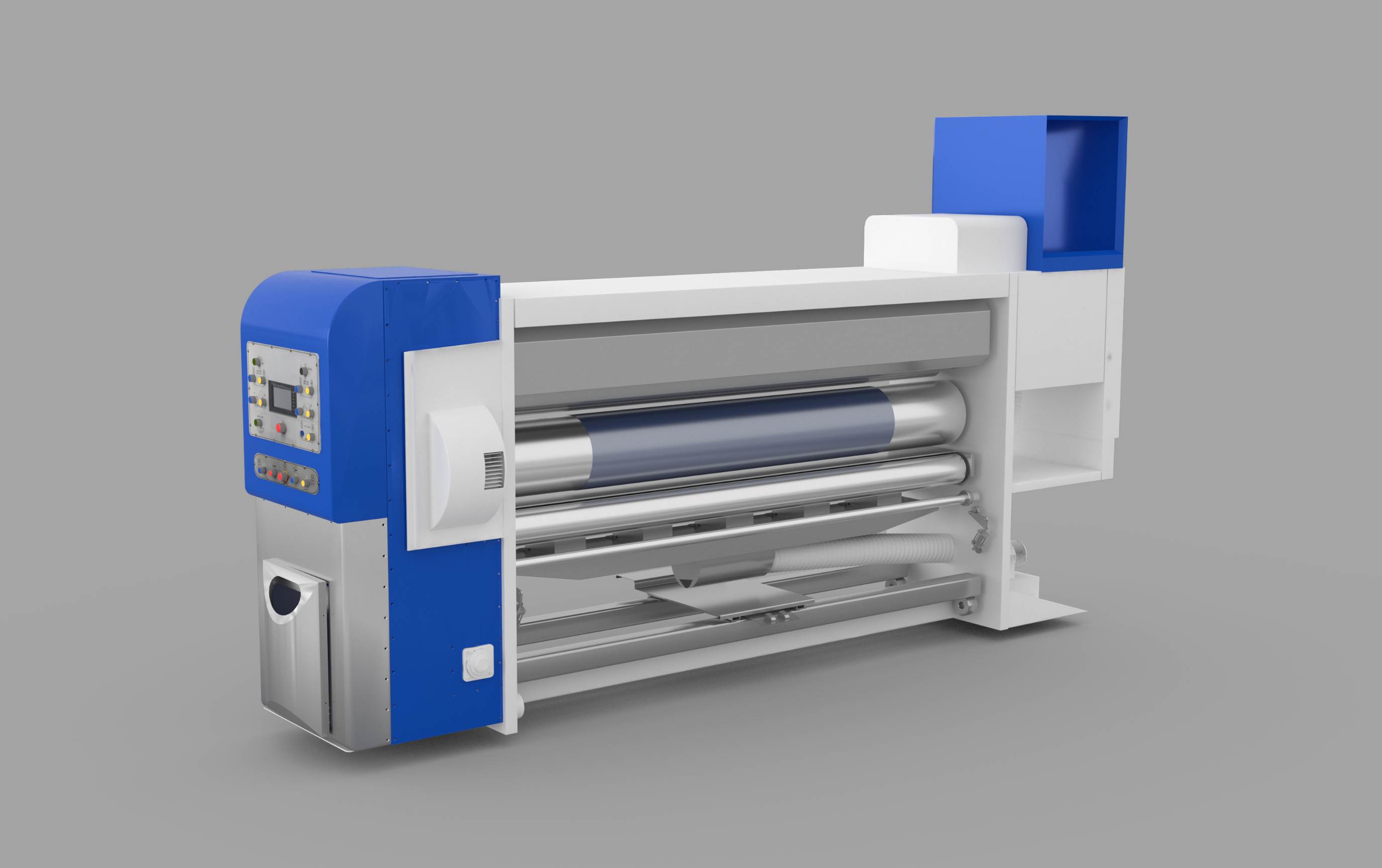

PRINTING UNIT (TOP PRINTING) ：

-Top printing system

-Automatic return to zero position

-Motorized control of register, touch screen display

-Motorized impress roll nip control, touch screen display

-Motorized pull roll np control,by touch screen display

-Automatic to go down and up of Anilox

-Print cylinder when feeder starts and stops

-Pneumatic unit locking,Motorized unit close/open

-The whole vacuum feeding(optional)

- Automatic control in gearbox oil level

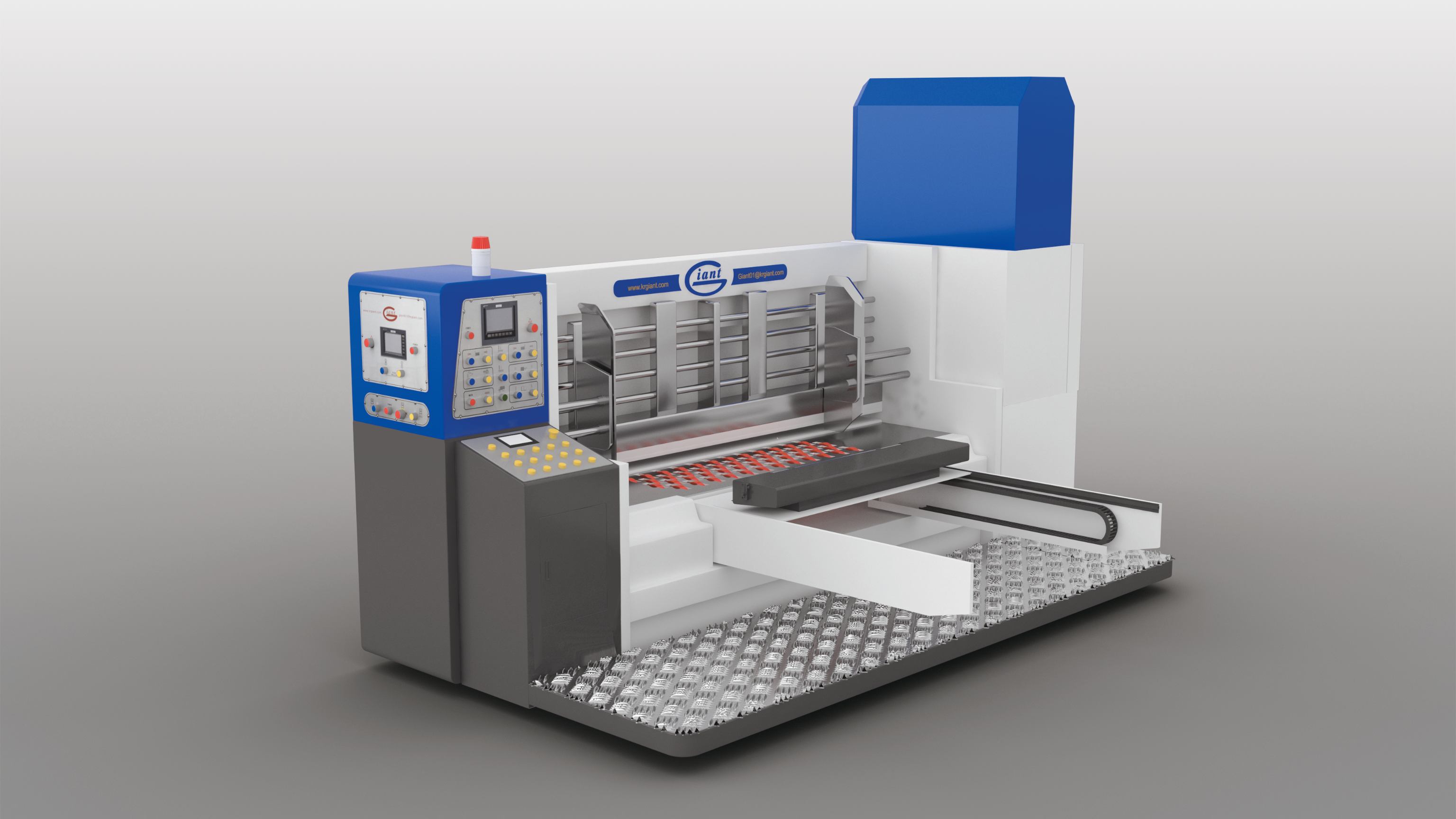

FEEDING UNIT:

-Lead edge feeding system guarantees the perfect

-feeding register

-Automatic return to zero position

-Side guide position: Automatic,touch screen display

-Front stop position: Motorized Operating by jog switch

-Back stop position: Motorized Operating by jog switch

-Feed roll nip control: Motorized,by touch screen display

-Pneumatic unit locking system,Motorized unit close/open

-Continuous or skip feed with feeder counter

-Dust remover to ensure high quality printing

-Automatic control in gearbox oil level

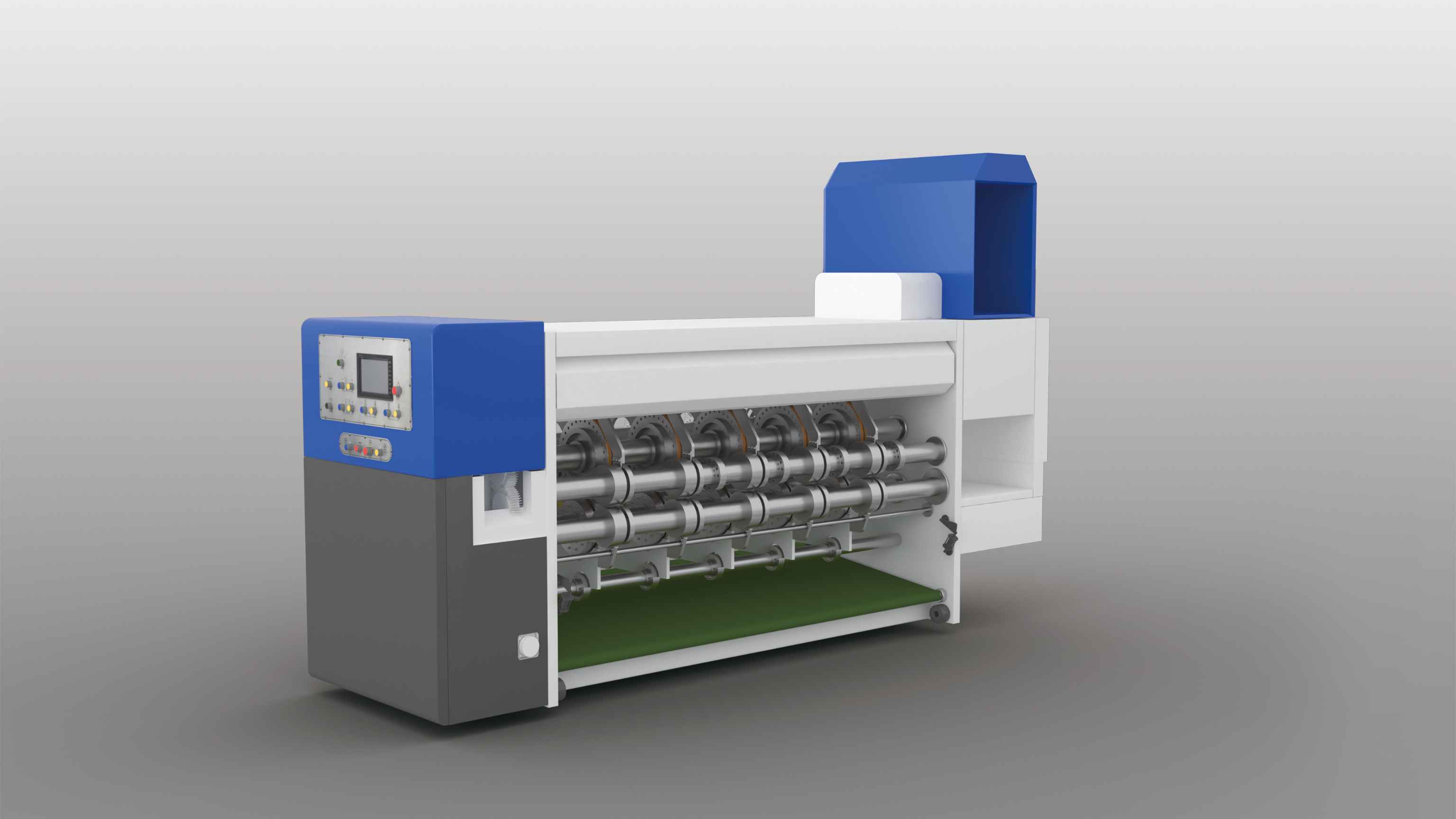

SLOTTING UNIT (DAUL SLOTTING) :

-Dual slot system

-Automatic return to zero position

-Panel size: Automatic, Touch screen display

-slot depth: Automatic, Touch screen display

-Box height: Automatic,Touch screen display

-Creaser nip control: Motorized by jog switch

-Slotter nip control: Pneumatic system

-Automatic control in gearbox oil level

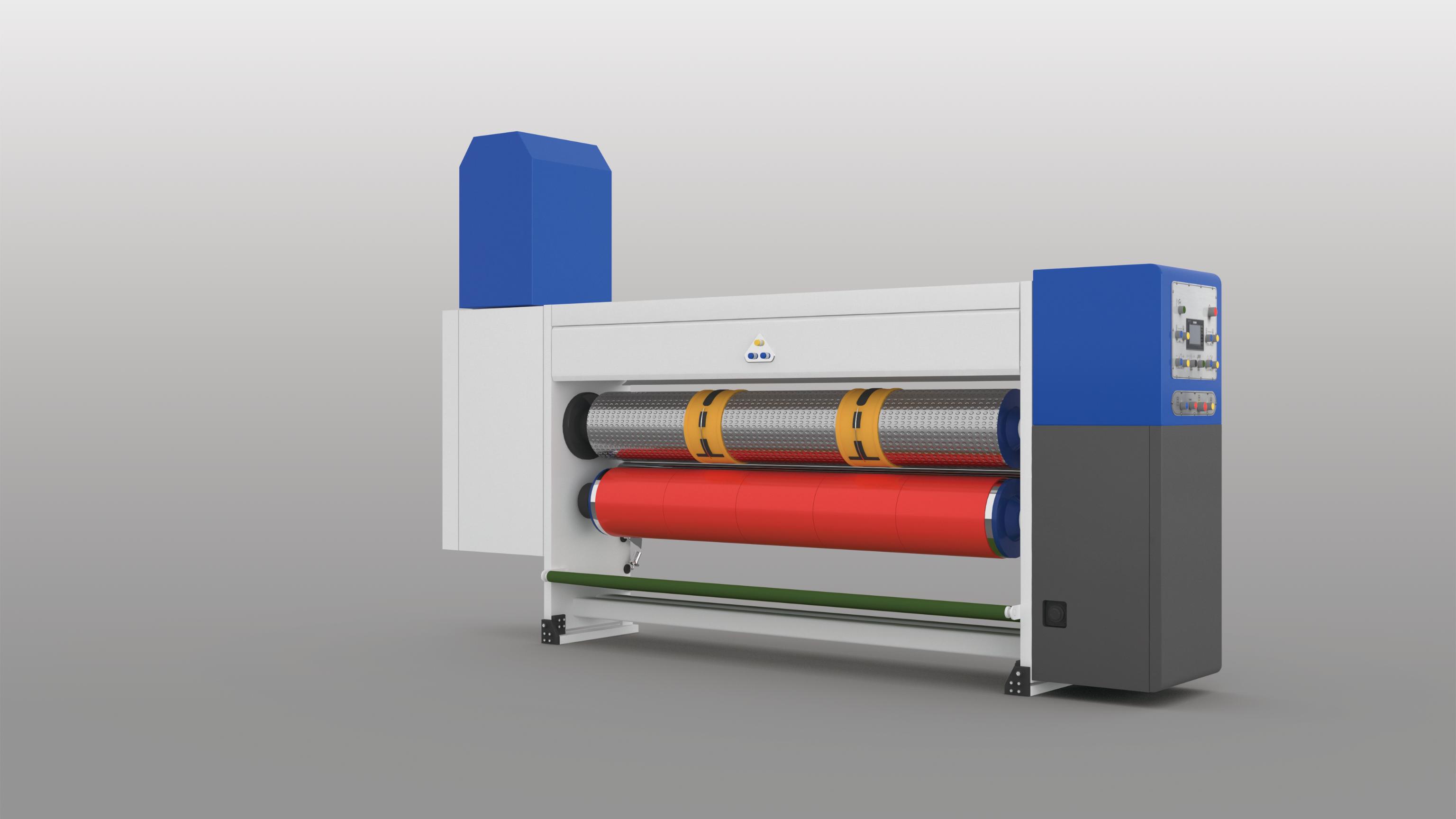

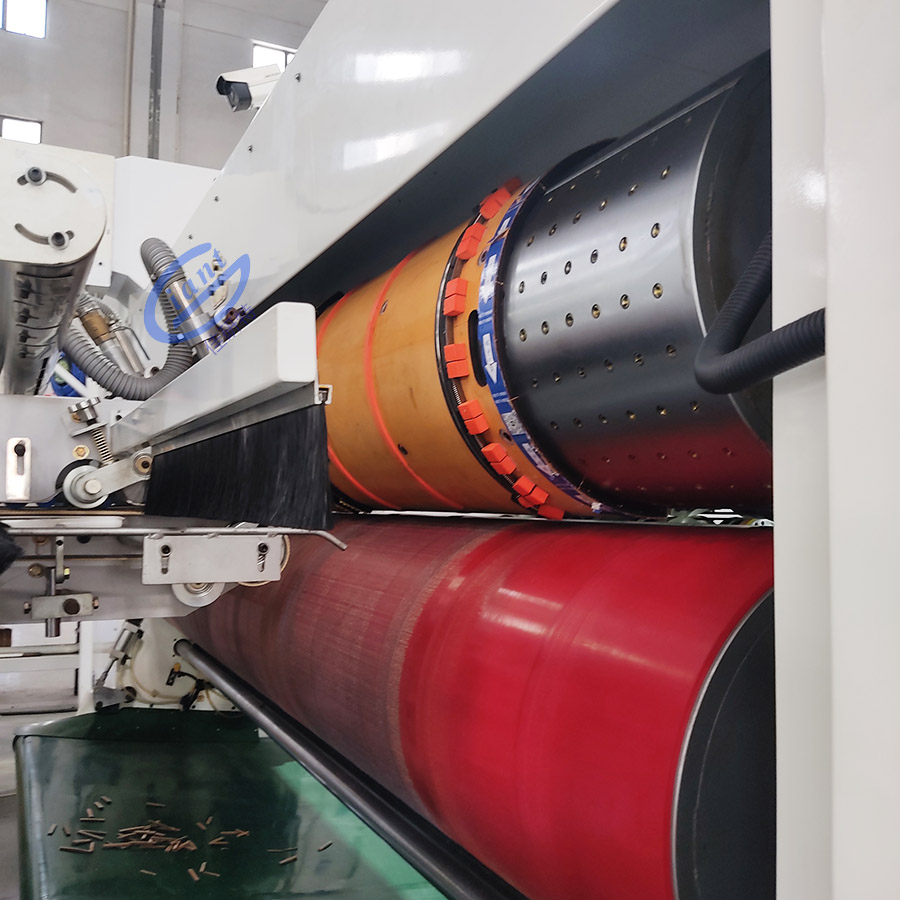

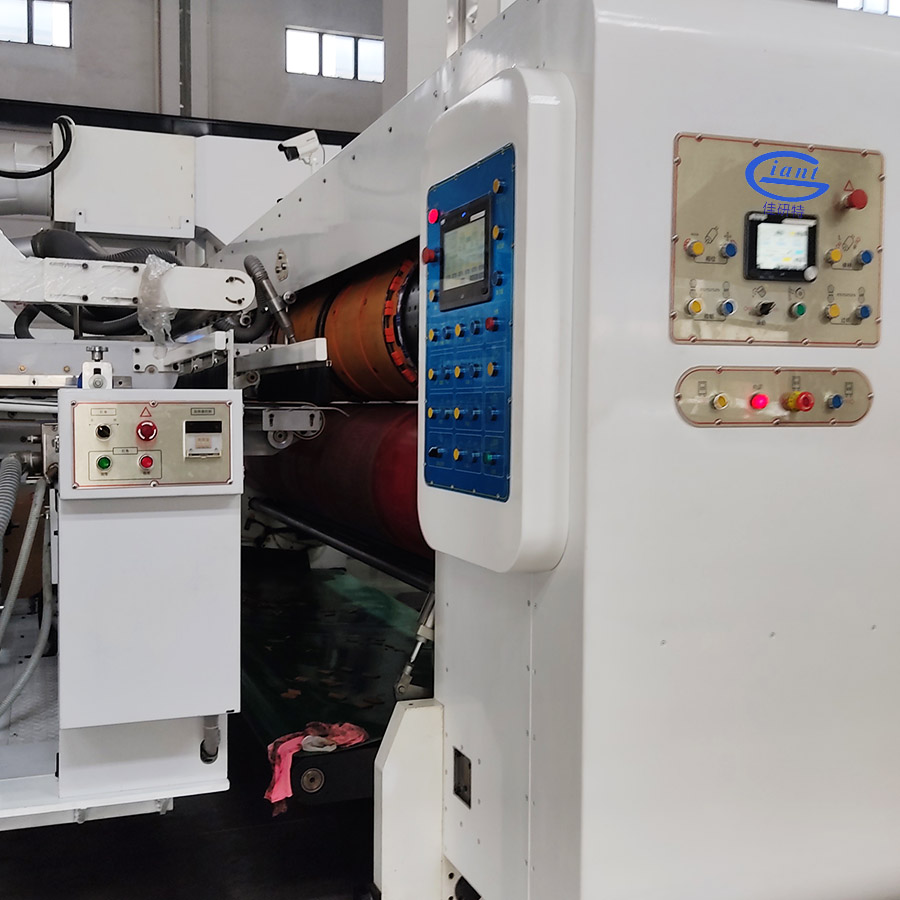

DIE CUTTING UNIT (TOP PRINTING BOTTOM CUTTING) :

-Automatic return to zero position

- Die cylinder register: Motorized,touch screen display

-Die cylinder transfer: Motorized,touch screen display

-Transfer Moving of anvil roller 70/m

-Anvil roll nip control: Motorized,by touch screen display

-Pneumatic control of unit locking

-Motorized unit close/open

-Automatic control in gearbox oil level



DRYER UNIT :

-IR Dryer

-Hot air dryer

-Vacuum transfer system

-Ceramic coating vacuum trance roll

-Automatic control in gearbox oil level
